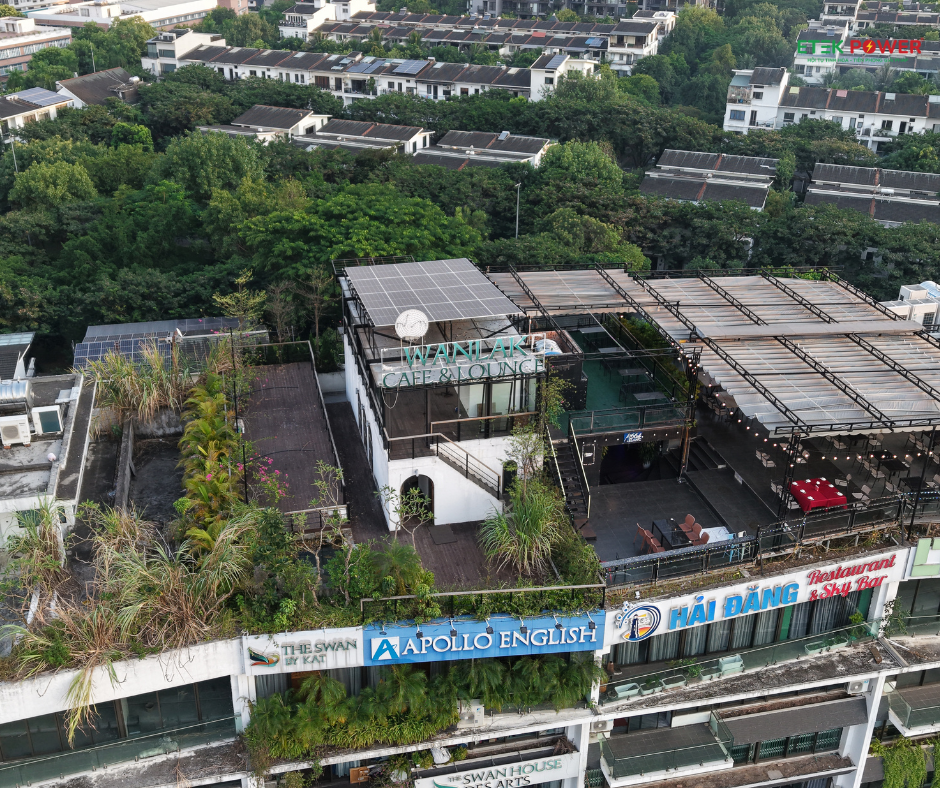

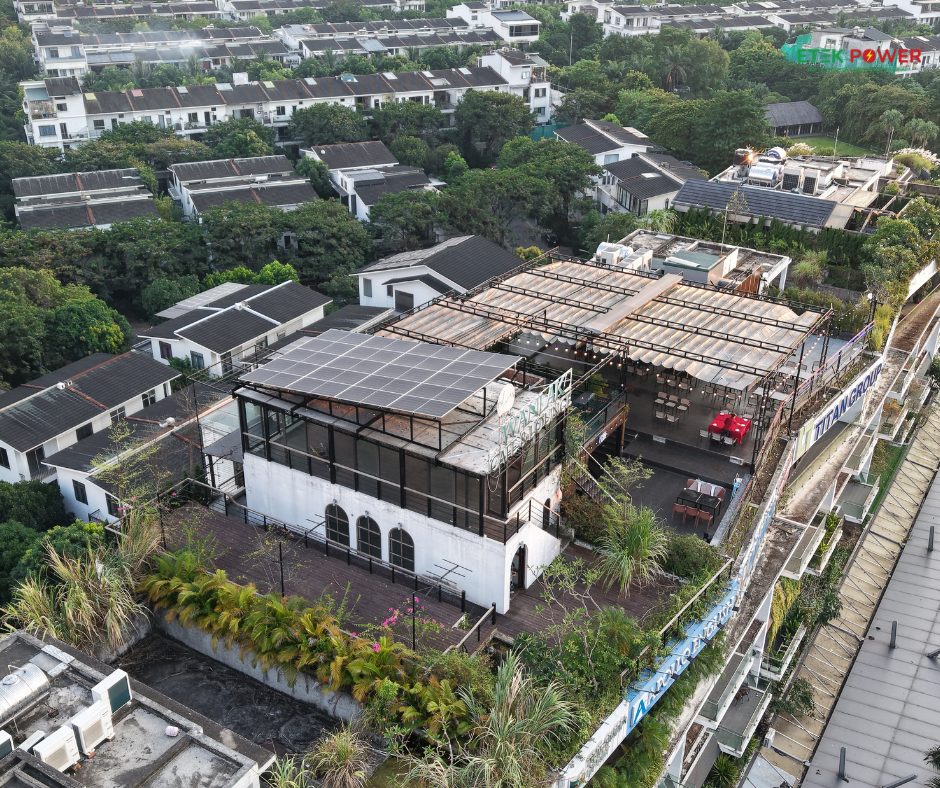

Etek Power vừa hoàn thiện hệ thống điện mặt trời hybrid 12,7 kWp kèm pin lưu trữ LFP 16 kWh cho một căn nhà tại khu Marina, Ecopark (Văn Giang, Hưng Yên). Hệ thống gồm 20 tấm pin Trina Solar 635 Wp, 1 inverter hybrid Solis 10 kW 3 pha và 1 khối pin lưu trữ Dyness 16 kWh. Gia đình dùng điện mặt trời vào ban ngày, dùng điện tích trong pin vào buổi tối và vẫn có điện cho tải thiết yếu khi lưới gặp sự cố.
Khác với hệ điện mặt trời hòa lưới thông thường, hệ hybrid có lưu trữ phù hợp với nhà ở có nhu cầu dùng điện lớn vào buổi tối, là khung giờ điều hòa, bếp từ và bình nóng lạnh hoạt động nhiều nhất. Bài viết này giới thiệu cấu hình thiết bị, cách hệ thống vận hành và những điểm đội kỹ thuật lưu ý khi thi công.
Thông số hệ thống điện mặt trời hybrid tại Ecopark
| Hạng mục | Thiết bị | Thông số chính | Số lượng |
|---|---|---|---|
| Tấm pin mặt trời | Trina Solar TSM-NEG19R.20 | 635 Wp, kích thước 2382 × 1134 × 30 mm | 20 tấm (tổng 12,7 kWp) |
| Inverter hybrid | Solis S6-EH3P10K02-NV-YD-L | AC 10 kW, 3 pha điện áp thấp, bảo hành 5 năm | 1 bộ |
| Pin lưu trữ LFP | Dyness Power Brick SC | 16 kWh, 51,2 V – 314 Ah, DOD 95%, IP65, Wifi/App/OTA, bảo hành 7 năm | 1 khối |
| Thiết bị đo đếm | Acrel DTSD1352 + 3 CT AKH-66 K24 150/5A | Đồng hồ đo 3 pha | 1 bộ |
Với độ xả sâu (DOD) 95%, khối pin 16 kWh cho phép sử dụng khoảng 15,2 kWh mỗi chu kỳ. 20 tấm pin chiếm khoảng 54 m² diện tích mái.
Hệ thống điện mặt trời hybrid có lưu trữ vận hành thế nào?
Inverter hybrid Solis là “bộ não” của hệ thống: thiết bị này điều phối dòng điện giữa tấm pin, khối pin lưu trữ, điện lưới và các thiết bị trong nhà. Một ngày vận hành điển hình chia thành ba chế độ.
| Thời điểm | Nguồn cấp điện cho nhà | Pin lưu trữ |
|---|---|---|
| Ban ngày, có nắng | Điện mặt trời được ưu tiên dùng trực tiếp | Phần điện dư được nạp vào pin |
| Buổi tối, ban đêm | Pin lưu trữ cấp điện; lưới chỉ bù khi pin xuống ngưỡng cài đặt | Xả điện đã tích trong ngày |
| Lưới mất điện | Inverter chuyển sang chế độ dự phòng, cấp điện cho tải ưu tiên | Pin và tấm pin (nếu có nắng) cùng cấp điện |
Thiết bị đo đếm Acrel 3 pha lắp tại điểm đấu nối đóng vai trò “mắt” của inverter. Đồng hồ này đo liên tục công suất tiêu thụ của cả ba pha, để inverter biết khi nào cần nạp pin, khi nào xả pin và giới hạn điện đẩy ngược lên lưới theo cài đặt.
Pin Dyness sử dụng công nghệ LFP (lithium sắt photphat), loại pin có độ ổn định nhiệt cao và tuổi thọ chu kỳ dài, phù hợp lắp trong nhà ở. Vỏ pin đạt chuẩn IP65 chống bụi và nước, và chủ nhà theo dõi được trạng thái pin qua ứng dụng trên điện thoại.
Những điểm đội kỹ thuật lưu ý khi thi công
Nhà ở trong khu đô thị cần được thi công gọn và giữ thẩm mỹ chung. Đội kỹ thuật ETEK Power tập trung vào bốn điểm sau.
- Tấm pin khổ lớn: mỗi tấm Trina 635 Wp dài gần 2,4 m, nên đội thi công tính trước lối đưa tấm pin lên mái và bố trí khung đỡ chịu gió.
- Chống thấm mái: mọi điểm bắt khung được xử lý chống thấm để không ảnh hưởng kết cấu và tuổi thọ mái.
- Đấu nối 3 pha: inverter Solis 3 pha điện áp thấp khớp với nguồn 3 pha của căn nhà, giúp cân tải giữa các pha tốt hơn so với inverter 1 pha.
- Dây dẫn và tủ điện: đường dây đi âm hoặc trong máng, tủ điện bố trí gọn để không phá kiến trúc căn nhà.
Sau khi đóng điện, đội kỹ thuật cài đặt chế độ vận hành, kết nối ứng dụng giám sát và hướng dẫn chủ nhà đọc sản lượng, trạng thái pin trên điện thoại.
[Ảnh 3: Tủ điện và đường dây sau khi hoàn thiện]
Sản lượng ước tính của hệ 12,7 kWp
Ở miền Bắc, mỗi kWp điện mặt trời thường tạo khoảng 1.000–1.200 kWh mỗi năm, tuỳ hướng mái và thời tiết. Với 12,7 kWp, hệ thống này ước tính tạo khoảng 12.700–15.200 kWh mỗi năm, tương đương trung bình 1.050–1.270 kWh mỗi tháng. Sản lượng các tháng mùa hè cao hơn mức trung bình, còn các tháng mùa đông nhiều mây thấp hơn.
Câu hỏi thường gặp về điện mặt trời hybrid có lưu trữ cho nhà ở
Điện mặt trời hybrid khác điện mặt trời hòa lưới thế nào? Điện mặt trời hòa lưới dùng inverter on grid, chỉ cấp điện khi có nắng và ngừng khi lưới mất điện. Hệ hybrid có pin lưu trữ, nên gia đình dùng được điện mặt trời cả vào buổi tối và có điện dự phòng khi mất lưới.
Pin lưu trữ 16 kWh dùng được bao lâu? Với DOD 95%, khối pin 16 kWh cung cấp khoảng 15,2 kWh mỗi lần xả. Thời gian sử dụng thực tế phụ thuộc tổng công suất thiết bị đang chạy: tải trung bình 2 kW dùng được khoảng 7 giờ.
Pin LFP lắp trong nhà có an toàn không? Pin LFP có độ ổn định nhiệt cao hơn các loại pin lithium khác và được dùng phổ biến trong hệ lưu trữ dân dụng. Pin cần được lắp ở vị trí thông thoáng, đúng hướng dẫn của hãng và có hệ thống quản lý pin (BMS) giám sát liên tục.
Nhà 3 pha nên dùng inverter 1 pha hay 3 pha? Nhà dùng điện 3 pha nên chọn inverter 3 pha như Solis S6 để điện mặt trời cấp đều cho cả ba pha. Inverter 1 pha chỉ cấp cho một pha, các thiết bị ở hai pha còn lại vẫn dùng hoàn toàn điện lưới.
Thiết bị trong hệ thống được bảo hành bao lâu? Inverter Solis được bảo hành 5 năm và pin Dyness được bảo hành 7 năm. Tấm pin Trina Solar được bảo hành sản phẩm và hiệu suất theo chính sách của hãng.
